পণ্যের বিবরণ
উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: Pntech
সাক্ষ্যদান: TUV/CE/ISO9001
মডেল নম্বার: H1Z2Z2-K 1x4 মিমি 2
পেমেন্ট এবং শিপিং শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: 100 মি / রোল
মূল্য: Negotiation
প্যাকেজিং বিবরণ: 100 মি / রোল 250 মি / রোল, শক্ত কাগজ প্রতি দুটি রোল, শক্ত কাগজের আকার: 42 * 42 * 22 সেমি এছাড়াও গ্র
ডেলিভারি সময়: 3-7days
পরিশোধের শর্ত: এল / সি, টি / টি
যোগানের ক্ষমতা: প্রতিদিন 70000 মি
পণ্যের নাম: |
4 মিমি সৌর পিভি তারের |
তাপমাত্রা সীমা: |
-40 ℃ ~ + + 90 ℃ |
নিরোধক উপাদান: |
XLPE |
গঠন: |
56 / 0.285mm |
কন্ডাক্টর উপাদান: |
আটকা পড়া টিনের তামা |
কেবল ওডি: |
5.7mm |
রেটেড ভোল্টেজ: |
এসি ইউও / ইউ 0.6 ~ 1.0 কেভি, ডিসি 1.5 কেভি |
রঙ: |
কালো লাল |
পণ্যের নাম: |
4 মিমি সৌর পিভি তারের |
তাপমাত্রা সীমা: |
-40 ℃ ~ + + 90 ℃ |
নিরোধক উপাদান: |
XLPE |
গঠন: |
56 / 0.285mm |
কন্ডাক্টর উপাদান: |
আটকা পড়া টিনের তামা |
কেবল ওডি: |
5.7mm |
রেটেড ভোল্টেজ: |
এসি ইউও / ইউ 0.6 ~ 1.0 কেভি, ডিসি 1.5 কেভি |
রঙ: |
কালো লাল |
সৌরজগতের জন্য H1Z2Z2-K 4 মিমি সৌর পিভি তারের এক্সএলপিই ডুয়েল ইনসুলেটেড টিইউভি EN50618
পিভি ফটোভোলটাইক কেবল ডিসি সোলার পাওয়ার ক্যাবল স্ট্যান্ডার্ড
DIN EN 50618
অগ্নি-প্রতিরোধের কর্মক্ষমতা: আইইসি 60332-1
স্বল্প ধোঁয়া নির্গমন: EN / IEC 61034-2
505025-1 এএন অনুসারে হ্যালোজেন মুক্ত, আনেক্সেক্স বি
EN 50267-2-2, আইসিসি 60754-2 অনুযায়ী গ্যাসের কম সমৃদ্ধি
পিভি ফটোভোলটাইক কেবল ডিসি সৌর শক্তি কেবল প্রযুক্তিগত চরিত্র:
কাজের ভোল্টেজ: এসি: 600 / 1000V ডিসি: 900 / 1800V
ম্যাক্সিয়াম ভোল্টেজ: 1.8 কেভি
পরীক্ষার ভোল্টেজ: 6.5 কেভি এসি
কাজের তাপমাত্রা: -40-90 o সি
নমন রেডিও:
স্থির: 4 এক্স সামগ্রিক ব্যাস
নমনীয়: 5 x সামগ্রিক ব্যাস
সর্বোচ্চ।কন্ডাক্টরের তাপমাত্রা: 120o C
শর্ট সার্কিট সর্বোচ্চ।কন্ডাক্টরের তাপমাত্রা: 250 ° C
নিরোধক প্রতিরোধের: 10 MΩ x কিমি
1. নির্মাণ: টিনযুক্ত কুপার, এক্সএলপিই ইনসুলেশন, এক্সএলপিই বহির্মুখ ath
2. পরীক্ষার ভোল্টেজ: 6500 ভি, 5 মিনিট;রেট ভোল্টেজ: 1000 / 1800V ডিসি।
3. হ্যালোজেন মুক্ত এবং কম ধোঁয়া, রোহসের মান।
4. ইউভি প্রতিরোধের।
5. তাপমাত্রা রেটিং: -40 ডিগ্রি সেলসিয়াস থেকে 125 ডিগ্রি সেলসিয়াস, ঠান্ডা প্রতিরোধের।
6. TUV শংসাপত্র, TUV2Pfg1169-1।
7. ফটোভোলটাইক সিস্টেমের জন্য পাওয়ার তারের।
নাম: একক কোর সৌর তারের | কন্ডাক্টর: টিনযুক্ত তামা তারের |
এক্সিকিউটিভ স্ট্যান্ডার্ড: EN 50618 | নিরোধক: কম ধোঁয়া হ্যালোজেন মুক্ত ইরেডিয়েশন ক্রস লিঙ্কযুক্ত পলিওলফিন |
মডেল: H1Z2Z2-K | জ্যাকেট: স্বল্প ধূমপান হ্যালোজেন মুক্ত ইরেডিয়েশন ক্রস লিঙ্কযুক্ত পলিওলফিন |
কেবল স্পেসিফিকেশন: 2.5 / 4/6/10/16/25/35 মিমি | রেটেড ভোল্টেজ: 1500V |
পরিবেষ্টনের তাপমাত্রা: -40 ~ 90ºC | পরীক্ষার ভোল্টেজ: 6.5 কেভি |
কেবল তাপমাত্রা: -40 ~ 120ºC | আবহাওয়া প্রতিরোধের: ইউভি ব্লক করা |
শর্ট সার্কিট তাপমাত্রা: 250ºC | পরিষেবা জীবন:> 25 বছর |
বাঁক ব্যাসার্ধ:> 4 × Ø (8 <8 মিমি)> 6 × Ø (Ø≥8 মিমি) | রঙ: কালো, লাল |
অ্যাপ্লিকেশন
একক কন্ডাক্টর, সূর্যের আলো-প্রতিরোধী, ফটোভোলটাইক তারকে 90 ° C ভিজা বা 105 ° C শুকনো 2000V রেট দেওয়া হয়েছে যার ভিত্তিতে গ্রাউন্ডেড এবং অবরুদ্ধ ফটোভোলটাইক পাওয়ার সিস্টেমগুলির আন্তঃসংযোগ তারের জন্য বিভাগ 690.31 (এ) এবং জাতীয় বৈদ্যুতিক কোডের (এনইসি) অন্যান্য প্রয়োগযোগ্য অংশে বর্ণিত হয়েছে , এনএফপিএ 70
বিকল্প:
অনুরোধে রঙিন ফেজ আইডি স্ট্রিপগুলি উপলভ্য
অনুরোধে মাল্টি প্লেক্সিং উপলব্ধ
বৈশিষ্ট্য:
90 ডিগ্রি সেন্টিগ্রেড ভিজা এবং শুকনো রেট দেওয়া হয়েছে
উচ্চ তাপমাত্রায় বিকৃতি-প্রতিরোধী
চমৎকার আর্দ্রতা প্রতিরোধের,
বিস্তৃত তাপমাত্রার ব্যাপ্তির উপরে স্থিতিশীল বৈদ্যুতিক বৈশিষ্ট্য
ক্রাশ এবং সংক্ষেপণ কাটা জন্য দুর্দান্ত প্রতিরোধের
বেশিরভাগ তেল এবং রাসায়নিকের সাথে প্রতিরোধী
এই UV / সূর্যালোক-প্রতিরোধী
-40 ডিগ্রি সেলসিয়াস তাপমাত্রায় কোল্ড বেন্ড টেস্টের সাথে মিলিত হয়
পণ্যের নাম | টিইউভি স্ট্যান্ডার্ড সৌর কেবল |
মডেল নাম্বার. | H1Z2Z2-K 1x 4 মিমি 2 |
ভোল্টেজ, বৈদ্যুতিক একক বিশেষ | উচ্চ ভোল্টেজ কেবল |
নিরোধক উপাদান | XLPE |
উপাদান আকার | রাউন্ড ওয়্যার |
সাক্ষ্যদান | রশ, সিই, টিইউভি |
স্ট্যান্ডার্ড | টিইউভি EN50618 |
কোর | 1 কোর |
পরিবহন প্যাকেজ | আয়রন-কাঠের ড্রাম, আয়রন ড্রাম |
আবেদন | নির্মাণ, ভূগর্ভস্থ, শিল্প, বিদ্যুৎ কেন্দ্র |
শীট উপাদান | XLPE |
তারের কোর উপাদান | টিনযুক্ত তামা |
প্রস্থচ্ছেদ | 4mm2 |
নাম | পিভি কেবল |
পণ্য বিবরণ | অভ্যন্তরীণ এবং বহিরঙ্গন সৌর ইনস্টলেশন, বৈদ্যুতিক ইনস্টলেশন, অন্দর এবং বহিরঙ্গন, বিস্ফোরণপ্রবণ অঞ্চল, কলকারখানা, শিল্প ও কৃষি শিল্পে ব্যাপকভাবে ব্যবহৃত হয়। |
পণ্যের বৈশিষ্ট্য | হ্যালোজেন ছাড়াই কম ধোঁয়া, ভাল ঠান্ডা, অতিবেগুনী, ওজোন - প্রতিরোধী এবং আবহাওয়া - প্রতিরোধী। |
শিখা retardant, কাটা প্রতিরোধের এবং অনুপ্রবেশ প্রতিরোধের। | |
কেবল সুরক্ষা স্তর Ⅱ স্তর। | |
ইনসুলেশন উপকরণ হিসাবে 150 ℃ ফটোভোলটাইক তারের বিকিরণ সহ, হ্যালোজেন মুক্ত শিখা retardant হ্যালোজেন মুক্ত, অ-বিষাক্ত পরিবর্তিত পলিথিন পাতলা হেইঞ্জিং রজন প্রধান কাঁচামাল হিসাবে, হ্যালোজেন মুক্ত, অ-বিষাক্ত, শিখা retardant, তাপ স্থিতিশীল, ধূমপান দূরীকরণ এজেন্ট, সংরক্ষণকারী, যেমন সারে হ্যালোজেন, ভারী ধাতু, ফসফরাস থাকে না। | |
এটি আরওএইচএসের সাথে সামঞ্জস্য করে এবং নিমজ্জনের পরে নিরোধক প্রতিরোধ ক্ষমতা ছোট। | |
বৈদ্যুতিক | 1. ডিসি প্রতিরোধের: 20 ℃ পরিবাহী তারের কোর ডিসি প্রতিরোধের এ সমাপ্ত তারের 5.09 Ω / কিমি এর চেয়ে বেশি নয় |
2. নিরোধক প্রতিরোধের: 20 cable এ তারের সমাপ্তি নিরোধক প্রতিরোধের 1014 than এর চেয়ে কম হওয়া উচিত নয় Ωসেমি, 90 ℃ এ সমাপ্ত তারের অন্তরণ প্রতিরোধের 1011 than এর চেয়ে কম নয় Ωসেমি | |
3. শীট পৃষ্ঠের প্রতিরোধের: সমাপ্ত তারের শীট পৃষ্ঠের প্রতিরোধের 109 than এর চেয়ে কম হওয়া উচিত নয় Ω | |
কেবল কাঠামো | কন্ডাক্টর: টিনযুক্ত তামার তারের 2.5, 4, 6, 10, 16 মিমি ^ 2 পিভি 1 - এফ |
25, 16 এবং 10, 6, 4, 2 মিমি ^ 2 পিভি তারের | |
নিরোধক:> কম ধোঁয়া এবং হ্যালোজেন উপাদান দিয়ে 0.5 মিমি পুরু এবং গ্রাহকের নির্দিষ্ট সীমাটি পূরণ করে। | |
শীট: কম ধোঁয়া এবং হ্যালোজেন মুক্ত উপাদানের বেধ> 0.5 মিমি। | |
বিশদ পরামিতি | পরিবেষ্টনের তাপমাত্রা: - 40 ℃ ~ + 90 ℃ |
কন্ডাক্টরের সর্বোচ্চ তাপমাত্রা: 120 ℃ (শর্ট সার্কিটের তাপমাত্রায় 200 200 এ অনুমতি দিন) | |
সীমিত ভোল্টেজ: AC0.6 / 1kv dc1.8kv। |
(আমরা 2.5 মিমি 2, 6 মিমি 2, 10 মিমি 2 এবং 16 মিমি 2 এর একক কোর পাশাপাশি ডুয়েল কোরও উত্পাদন করি,
প্রয়োজন হলে সরাসরি আমার সাথে পরামর্শ করুন)

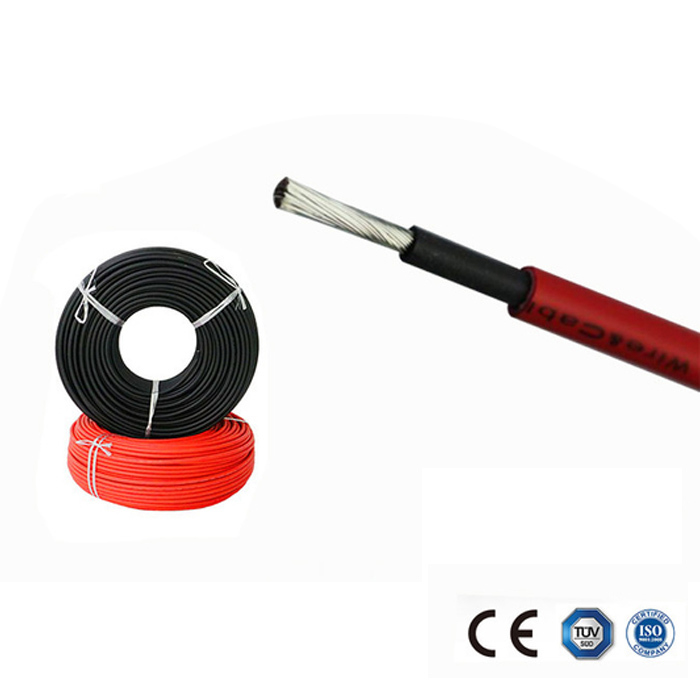

4 মিমি সোলার পিভি কেবলের ছবি
