বিশেষভাবে তুলে ধরা:
ডাবল ইনসুলেটেড একক কোর কেবল
, একক কোর বৈদ্যুতিক কেবল
আবহাওয়া প্রতিরোধী একক কোর সৌর কেবল, উচ্চ ভোল্টেজ কেবল কম স্থান প্রয়োজন
টিইউভি শংসাপত্রযুক্ত ডাবল ইনসুলেটেড ফটোভোলটাইক পিভি কেবল 6 মিমি 1000 ভি এসি 1.5 কেভি ডিসি
নির্মাণ
কন্ডাক্টর:টিনযুক্ত তামা, ভিডিই 0295 ক্লাস 5 অনুসারে।
2. নিরোধক: পলিওলফিন কপোলিমার ইলেক্ট্রন-মরীচি ক্রস লিঙ্কযুক্ত।
৩. বাইরের শীট: পলিওলফিন কপোলিমার ইলেক্ট্রন-মরীচি ক্রস লিঙ্কযুক্ত।
4. শীট রঙ: কালো / লাল / নীল বা গ্রাহকের অনুরোধ অনুযায়ী
প্রযুক্তিগত বৈশিষ্ট্য:
1. নামমাত্র ভোল্টেজ: U0 / U = 600 / 1000V এসি, 1000 / 1800V ডিসি;
2. পরীক্ষা ভোল্টেজ: 6500V, 50Hz, 5 মিন।
3. তাপমাত্রা রেটিং: +45ºC অবধি + 125ºC অবধি, -40ºF অবধি + 257ºF, পরিবেষ্টনের তাপমাত্রা: 25 বছরের (টিইউভি) -40º সি পর্যন্ত + 90º সি, -40ºF অবধি + 194ºF।
৪. সর্বোচ্চ শর্ট সার্কিট তাপমাত্রা:280ºC, + 536ºF।
5. নমন ব্যাসার্ধ:স্থির ইনস্টলেশন> 4X মাঝে মাঝে সরানো> 5 এক্স
উপাদান সম্পত্তি / মান:
1. অগ্নি প্রতিরোধী কর্মক্ষমতা:IEC60332-1।
2. ধোঁয়া নির্গমন: IEC61034; EN50268-2
3. কম আগুন লোড:DIN51900
4. অনুমোদন:টিইউভি
5. অ্যাপ্লিকেশন স্ট্যান্ডার্ড: EN50618
নির্দিষ্টকরণ:
1. রেটিং: ভোল্টেজ: 600 / 1000V তাপমাত্রা: -40 ° C-- 90 ° C
২. বর্ণনা:
(1) কন্ডাক্টর: টিনযুক্ত annaled তামা
(2) নিরোধক: 90 ° সি এক্সএলপিও, কালো
(3) জ্যাকেট: 90 ° সি এক্সএলপিও, কালো বা লাল
(4) কন্ডাক্টর: 84 / 0.3 মিমি
(5) কেবল ওডি: 6.6 মিমি
৩. চিহ্নিতকরণ: চিহ্নিতকরণ:
টিভভি এসইডি এন 50618: 2014 এইচ 1 জেড 2 জেড 2-কে 1x6,0 মিমি 2 ডিসি 1.5 কেভি নিংবো পিএনটিইচ নিউ এনার্জি কো।, লিমিটেড
অসামান্য সুবিধা:
1. দ্বৈত প্রাচীর অন্তরণ। ইলেক্ট্রন মরীচি ক্রস লিঙ্কযুক্ত
2. ইউভি, তেল, গ্রীসেস, অক্সিজেন এবং ওজোন প্রতিরোধের সর্বোত্তম প্রতিরোধ
ঘর্ষণ যাও প্রতিরোধ ক্ষমতা 3.
4.হ্যালোজেন মুক্ত, শিখা retardant, কম বিষাক্ততা
৫.অবিস্মরণীয় নমনীয়তা এবং প্রত্যাহার কর্মক্ষমতা
6. উচ্চ বহন ক্ষমতা
7.TUV অনুমোদিত হয়েছে
| পণ্যের নাম |
টিইউভি স্ট্যান্ডার্ড সৌর কেবল |
| মডেল নাম্বার. |
H1Z2Z2-K 1x 6 মিমি 2 |
| ভোল্টেজ, বৈদ্যুতিক একক বিশেষ |
উচ্চ ভোল্টেজ কেবল |
| নিরোধক উপাদান |
এক্সএলপিও |
| উপাদান আকার |
রাউন্ড ওয়্যার |
| শংসাপত্র |
রশ, সিই, টিইউভি |
| স্ট্যান্ডার্ড |
টিইউভি EN50618 |
| কোর |
1 কোর |
| পরিবহন প্যাকেজ |
আয়রন-কাঠের ড্রাম, আয়রন ড্রাম |
| প্রয়োগ |
নির্মাণ, ভূগর্ভস্থ, শিল্প, বিদ্যুৎ কেন্দ্র |
| শীট উপাদান |
এক্সএলপিও |
| তারের কোর উপাদান |
টিনযুক্ত তামা |
| প্রস্থচ্ছেদ |
6 মিমি 2 |
প্রয়োগ:
বিশেষত ভিতরে এবং ভিতরে ফটোভোলটাইজ সিস্টেম উপাদান সংযোগের জন্য ডিজাইন করা
উচ্চ যান্ত্রিক প্রয়োজনীয়তা এবং চরম আবহাওয়া সহ বিল্ডিং এবং সরঞ্জামগুলির বাইরে
শর্তাদি। স্থায়ী ইনস্টলেশন জন্য।
সাধারন গুনাবলি:
বৈদ্যুতিন-মরীচি ক্রস লিঙ্কযুক্ত অন্তরণ এবং আবরণ দিয়ে তৈরি কেবল;তাপ, ঠান্ডা, তেল, ঘর্ষণ, ওজোন,
UV এবং আবহাওয়া;আগুন ক্ষেত্রে উন্নত প্রতিক্রিয়া সঙ্গে।কম ধোঁয়া, হ্যালোজেন মুক্ত, শিখা মুক্ত,
শিখা retardant;নমনীয়, ফালা সহজ, খুব কম স্থান প্রয়োজন, অত্যন্ত, অত্যন্ত
যান্ত্রিকভাবে দৃust়, খুব দীর্ঘ জীবনকাল।
ডাবল ইনসুলেশন, ফটোভোটিক পাওয়ার স্টেশনের জন্য বৈদ্যুতিন-মরীচি ক্রস লিঙ্কযুক্ত তারগুলি।
| নাম |
পিভি কেবল |
| পণ্য বিবরণ |
অভ্যন্তরীণ এবং বহিরঙ্গন সৌর ইনস্টলেশন, বৈদ্যুতিক ইনস্টলেশন, অন্দর এবং বহিরঙ্গন, বিস্ফোরণপ্রবণ অঞ্চল, কলকারখানা, শিল্প ও কৃষি শিল্পে ব্যাপকভাবে ব্যবহৃত হয়। |
| পণ্যের বৈশিষ্ট্য |
হ্যালোজেন ছাড়াই কম ধোঁয়া, ভাল ঠান্ডা, অতিবেগুনী, ওজোন - প্রতিরোধী এবং আবহাওয়া - প্রতিরোধী। |
| শিখা retardant, কাটা প্রতিরোধের এবং অনুপ্রবেশ প্রতিরোধের। |
| কেবল সুরক্ষা স্তর Ⅱ স্তর। |
| ইনসুলেশন উপকরণ হিসাবে 150 ℃ ফটোভোলটাইক তারের বিকিরণ সহ, হ্যালোজেন মুক্ত শিখা retardant হ্যালোজেন মুক্ত, অ-বিষাক্ত পরিবর্তিত পলিথিন পাতলা হেইঞ্জিং রজন প্রধান কাঁচামাল হিসাবে, হ্যালোজেন মুক্ত, অ-বিষাক্ত, শিখা retardant, তাপ স্থিতিশীল, ধূমপান দূরীকরণ এজেন্ট, সংরক্ষণকারী, যেমন সারে হ্যালোজেন, ভারী ধাতু, ফসফরাস থাকে না। |
| এটি আরওএইচএসের সাথে সামঞ্জস্য করে এবং নিমজ্জনের পরে নিরোধক প্রতিরোধ ক্ষমতা ছোট। |
| বৈদ্যুতিক |
1. ডিসি প্রতিরোধের: 20 ℃ পরিবাহী তারের কোর ডিসি প্রতিরোধের এ সমাপ্ত তারের 5.09 Ω / কিমি এর চেয়ে বেশি নয় |
| 2. নিরোধক প্রতিরোধের: 20 cable এ তারের সমাপ্তি নিরোধক প্রতিরোধের 1014 than এর চেয়ে কম হওয়া উচিত নয় Ωসেন্টিমিটার, 90 ℃ এ সমাপ্ত তারের অন্তরণ প্রতিরোধের 1011 than এর চেয়ে কম নয় Ωসেমি |
| 3. শীট পৃষ্ঠের প্রতিরোধের: সমাপ্ত তারের শীট পৃষ্ঠের প্রতিরোধের 109 than এর চেয়ে কম হওয়া উচিত নয় Ω |
| কেবল কাঠামো |
কন্ডাক্টর: টিনযুক্ত তামার তারের 2.5, 4, 6, 10, 16 মিমি ^ 2 পিভি 1 - এফ |
| 25, 16 এবং 10, 6, 4, 2 মিমি ^ 2 পিভি তারের |
| নিরোধক:> কম ধোঁয়া এবং হ্যালোজেন উপাদান দিয়ে 0.5 মিমি পুরু এবং গ্রাহকের নির্দিষ্ট সীমাটি পূরণ করে। |
| শীট: কম ধোঁয়া এবং হ্যালোজেন মুক্ত উপাদানের বেধ> 0.5 মিমি। |
| বিশদ পরামিতি |
পরিবেষ্টনের তাপমাত্রা: - 40 ℃ ~ + 90 ℃ |
| কন্ডাক্টরের সর্বোচ্চ তাপমাত্রা: 120 ℃ (শর্ট সার্কিটের তাপমাত্রায় 200 200 এ অনুমতি দিন) |
| সীমিত ভোল্টেজ: AC0.6 / 1kv dc1.8kv। |
(আমরা 2.5 মিমি 2, 4 মিমি 2, 10 মিমি 2 এবং 16 মিমি 2 এর একক কোর পাশাপাশি ডুয়েল কোরও উত্পাদন করি,
দয়া করে সরাসরি আমার সাথে পরামর্শ করুন)

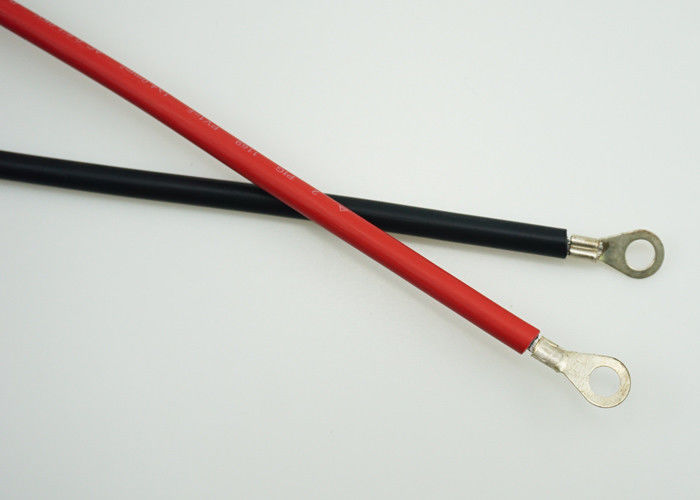

6 মিমি ডিসি পিভি কেবলের ছবি
