বিশেষভাবে তুলে ধরা:
সৌর ডিসি কেবল
, সৌর ফটোভোলটাইক তারের
টিইউভি সার্টিফাইড 1 কোর সোলার ফটোভোলটাইক কেবল 10 মিমি 2 অনুপ্রবেশ প্রতিরোধী
টিইউভি সোলার কেবল 10 মিমি 2 কপার কন্ডাক্টর উপাদান এবং এক্সএলপিই ইনসুলেশন উপাদান
পিভি 1-এফ টিনড কপার সোলার কেবল 10 মিমি 2
(1) কন্ডাক্টর: টিনযুক্ত annaled তামা
(2) নিরোধক: 120 ° সি এক্সএলপিই, কালো
(3) জ্যাকেট: 120 ° সি এক্সএলপিই, কালো বা লাল
চিহ্নিত:
TüV 2 পিএফজি 1169 পিভি 1-এফ 1 × 10 মিমি 2 এসি 0.6 / 1.0 কেভি ডিসি 1.8 কেভি নিংবো পিএনটিইচ নিউ এনার্জি কো।, লি।
| আদর্শ |
প্রস্থচ্ছেদ |
স্ট্র্যান্ড ডিজাইন |
কন্ডাক্টর ব্যাস |
কন্ডাক্টর প্রতিরোধ |
বাহিরের ব্যাসার্ধ |
রেটেড ভোল্টেজ |
রেটেড কারেন্ট |
| পিভি-1x10mm2 |
10mm2 |
80x .0.4 মিমি |
4.4mm |
1.95 Ω / কিমি |
8.5mm |
1800VDC |
98A |
অগ্নি প্রতিরোধের তারের বর্ণনা:
উ: অ্যাপ্লিকেশন: ফটোভোটিক পাওয়ার স্টেশনের জন্য ডাবল ইনসুলেশন, বৈদ্যুতিন-মরীচি ক্রস লিঙ্কযুক্ত তারগুলি।
নির্মাণ: টিনযুক্ত তামা, VDE0295 / IEC60228, Class5 অনুযায়ী
খ। উপাদান সম্পত্তি / মান:
1. অগ্নি প্রতিরোধী কর্মক্ষমতা: IEC60332-1।
2. ধোঁয়া নির্গমন: IEC61034; EN50268-2
3. কম আগুনের লোড: DIN51900
4. অনুমোদনগুলি: TUV2PfG 1169 / 08.2007 পিভি 1-এফ।
5. অ্যাপ্লিকেশন মান: UNE211 23; UNE20.460-5-52, ইউটিই সি 32-502
প্রয়োগ:
বিদ্যুত উত্পাদন এবং তারের সম্পর্কিত সংযোগের জন্য সৌর প্যানেলগুলিতে প্রয়োগ করা হয়, সংযোগ, বিশেষ করে বহিরঙ্গন জন্য উপযুক্ত।সূর্যের আলো, অ্যান্টি-এজিং এর বিরুদ্ধে প্রতিরোধ, কম ধোঁয়াশা হ্যালোজেন মুক্ত শিখা retardant উপকরণ, উচ্চ গ্রেড, আরও সুরক্ষা ব্যবহার করে।
| নাম |
পিভি কেবল |
| পণ্য বিবরণ |
অভ্যন্তরীণ এবং বহিরঙ্গন সৌর ইনস্টলেশন, বৈদ্যুতিক ইনস্টলেশন, অন্দর এবং বহিরঙ্গন, বিস্ফোরণপ্রবণ অঞ্চল, কলকারখানা, শিল্প ও কৃষি শিল্পে ব্যাপকভাবে ব্যবহৃত হয়। |
| পণ্যের বৈশিষ্ট্য |
হ্যালোজেন ছাড়াই কম ধোঁয়া, ভাল ঠান্ডা, অতিবেগুনী, ওজোন - প্রতিরোধী এবং আবহাওয়া - প্রতিরোধী। |
| শিখা retardant, কাটা প্রতিরোধের এবং অনুপ্রবেশ প্রতিরোধের। |
| কেবল সুরক্ষা স্তর Ⅱ স্তর। |
| ইনসুলেশন উপকরণ হিসাবে 150 ℃ ফটোভোলটাইক তারের বিকিরণ সহ, হ্যালোজেন মুক্ত শিখা retardant হ্যালোজেন মুক্ত, অ-বিষাক্ত পরিবর্তিত পলিথিন পাতলা হেইঞ্জিং রজন প্রধান কাঁচামাল হিসাবে, হ্যালোজেন মুক্ত, অ-বিষাক্ত, শিখা retardant, তাপ স্থিতিশীল, ধূমপান দূরীকরণ এজেন্ট, সংরক্ষণকারী, যেমন সারে হ্যালোজেন, ভারী ধাতু, ফসফরাস থাকে না। |
| এটি আরওএইচএসের সাথে সামঞ্জস্য করে এবং নিমজ্জনের পরে নিরোধক প্রতিরোধ ক্ষমতা ছোট। |
| বৈদ্যুতিক |
1. ডিসি প্রতিরোধের: 20 ℃ পরিবাহী তারের কোর ডিসি প্রতিরোধের এ সমাপ্ত তারের 5.09 Ω / কিমি এর চেয়ে বেশি নয় |
| 2. নিরোধক প্রতিরোধের: 20 cable এ তারের সমাপ্তি নিরোধক প্রতিরোধের 1014 than এর চেয়ে কম হওয়া উচিত নয় Ωসেমি, 90 ℃ এ সমাপ্ত তারের অন্তরণ প্রতিরোধের 1011 than এর চেয়ে কম নয় Ωসেমি |
| 3. শীট পৃষ্ঠের প্রতিরোধের: সমাপ্ত তারের শীট পৃষ্ঠের প্রতিরোধের 109 than এর চেয়ে কম হওয়া উচিত নয় Ω |
| কেবল কাঠামো |
কন্ডাক্টর: টিনযুক্ত তামার তারের 2.5, 4, 6, 10, 16 মিমি ^ 2 পিভি 1 - এফ |
| 25, 16 এবং 10, 6, 4, 2 মিমি ^ 2 পিভি তারের |
| নিরোধক:> কম ধোঁয়া এবং হ্যালোজেন উপাদান দিয়ে 0.5 মিমি পুরু এবং গ্রাহকের নির্দিষ্ট সীমাটি পূরণ করে। |
| শীট: কম ধোঁয়া এবং হ্যালোজেন মুক্ত উপাদানের বেধ> 0.5 মিমি। |
| বিশদ পরামিতি |
পরিবেষ্টনের তাপমাত্রা: - 40 ℃ ~ + 90 ℃ |
| কন্ডাক্টরের সর্বোচ্চ তাপমাত্রা: 120 ℃ (শর্ট সার্কিটের তাপমাত্রায় 200 200 এ অনুমতি দিন) |
| সীমিত ভোল্টেজ: AC0.6 / 1kv dc1.8kv। |
(আমরা 2.5 মিমি 2, 4 মিমি 2, 6 মিমি 2 এবং 16 মিমি 2 এর একক কোর পাশাপাশি ডুয়াল কোরও উত্পাদন করি,
প্রয়োজন হলে সরাসরি আমার সাথে পরামর্শ করুন)

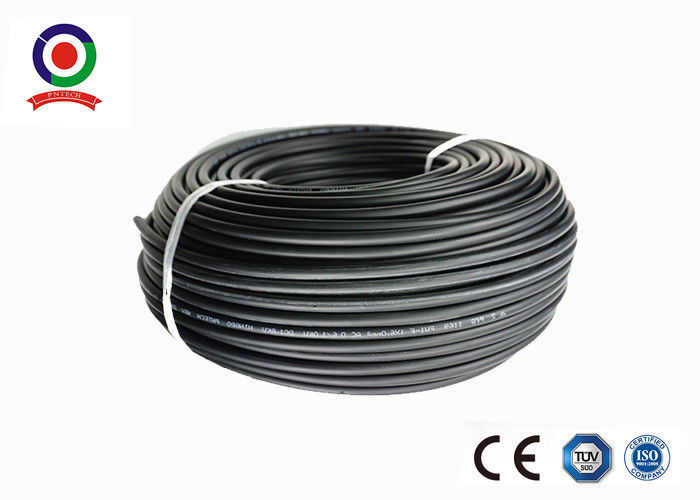

10 মিমি 2 সোলার কেবলের ছবি
