সৌর সিস্টেম 10 মিমি সৌর কেবল নরম আনিল্ড স্ট্র্যান্ডড টিনড কপার কন্ডাক্টর
টিইউভি EN50618 এক্সএলপিই ইনসুলেশন সৌর সিস্টেমের জন্য টিনড কপার 10 মিমি 2 সোলার কেবল
ফটোভোলটাইক সোলার কেবল (পিভি কেবল) সৌর প্যানেলের জংশন বাক্সে পাওয়ার ট্রান্সমিশন, ফটোভোলটাইক প্যানেল এবং পাওয়ার সংমিশ্রণ বাক্সের মধ্যে স্থানান্তর, বায়ু-শক্তি এবং পাওয়ার স্টেশন স্থাপনের ট্র্যাক স্থাপনের জন্য ব্যবহৃত হয়।
মূলত রাগানো বাইরের পরিবেশে ব্যবহৃত হয়।
উপাদান
কন্ডাক্টর: নরম annealed স্ট্র্যাটেড টিনযুক্ত তামা
নিরোধক: 125। ইলেক্ট্রন-মরীচি ক্রস লিঙ্কযুক্ত নিরোধক উপাদান এক্সএলপিই
জ্যাকেট: 125 ℃ বৈদ্যুতিন-মরীচি ক্রস লিঙ্কযুক্ত অন্তরণ উপাদান এক্সএলপিইএ
নিরোধক, জ্যাকেট হ্যালোজেন-মুক্ত ইলেক্ট্রন-মরীচি ক্রস-লিঙ্কযুক্ত উপাদান ব্যবহার করে, দুর্দান্ত নরমতা, তাপ-প্রতিরোধের, ঠান্ডা প্রতিরোধের, পরিধান-প্রতিরোধের, তেল প্রতিরোধের, অ্যাসিড এবং ক্ষার প্রতিরোধী, জলরোধী, UV- প্রতিরোধী এবং উচ্চ অগ্নি-প্রতিরোধী , পরিবেশ বান্ধব, 25 বছরেরও বেশি সময় ধরে জীবন জীবন।
| আদর্শ |
প্রস্থচ্ছেদ |
স্ট্র্যান্ড ডিজাইন |
কন্ডাক্টর ব্যাস |
কন্ডাক্টর প্রতিরোধ |
বাহিরের ব্যাসার্ধ |
রেটেড ভোল্টেজ |
রেটেড কারেন্ট |
| H1Z2Z2-K 1x10 মিমি 2 |
10mm2 |
80x .0.4 মিমি |
4.4mm |
1.95 Ω / কিমি |
7.4mm |
1500VDC |
98A |
প্রয়োগ:
বিশেষত ভিতরে এবং ভিতরে ফটোভোলটাইজ সিস্টেম উপাদান সংযোগের জন্য ডিজাইন করা
উচ্চ যান্ত্রিক প্রয়োজনীয়তা এবং চরম আবহাওয়া সহ বিল্ডিং এবং সরঞ্জামগুলির বাইরে
শর্তাদি। স্থায়ী ইনস্টলেশন জন্য।
সাধারন গুনাবলি:
বৈদ্যুতিন-মরীচি ক্রস লিঙ্কযুক্ত অন্তরণ এবং আবরণ দিয়ে তৈরি কেবল;তাপ, ঠান্ডা, তেল, ঘর্ষণ, ওজোন, ইউভি এবং আবহাওয়ার বিরুদ্ধে উচ্চ প্রতিরোধের;আগুন ক্ষেত্রে উন্নত প্রতিক্রিয়া সঙ্গে।কম ধোঁয়া, হ্যালোজেন মুক্ত, শিখা মুক্ত,
শিখা retardant;নমনীয়, ফালা থেকে সহজ, খুব কম স্থানের প্রয়োজনীয়তা, অত্যন্ত, অত্যন্ত
যান্ত্রিকভাবে দৃust়, খুব দীর্ঘ জীবনকাল।
অসামান্য সুবিধা:
1. দ্বৈত প্রাচীর নিরোধক। ইলেক্ট্রন মরীচি ক্রস লিঙ্কযুক্ত
2. ইউভি, তেল, গ্রীসেস, অক্সিজেন এবং ওজোনের দুর্দান্ত প্রতিরোধের
ঘর্ষণ যাও দুর্দান্ত প্রতিরোধের
4. হ্যালোজেন মুক্ত, শিখা retardant, কম বিষাক্ততা
৫. চমৎকার নমনীয়তা এবং উত্তোলন কর্মক্ষমতা
6. উচ্চ বর্তমান বহন ক্ষমতা
7. টিইউভি অনুমোদিত হয়েছে
| পণ্যের নাম |
টিইউভি স্ট্যান্ডার্ড সৌর কেবল |
| মডেল নাম্বার. |
H1Z2Z2-K 1x 10 মিমি 2 |
| ভোল্টেজ, বৈদ্যুতিক একক বিশেষ |
উচ্চ ভোল্টেজ কেবল |
| নিরোধক উপাদান |
XLPE |
| উপাদান আকার |
রাউন্ড ওয়্যার |
| সাক্ষ্যদান |
রশ, সিই, টিইউভি |
| স্ট্যান্ডার্ড |
টিইউভি EN50618 |
| কোর |
1 কোর |
| পরিবহন প্যাকেজ |
আয়রন-কাঠের ড্রাম, আয়রন ড্রাম |
| আবেদন |
নির্মাণ, ভূগর্ভস্থ, শিল্প, বিদ্যুৎ কেন্দ্র |
| শীট উপাদান |
XLPE |
| তারের কোর উপাদান |
টিনযুক্ত তামা |
| প্রস্থচ্ছেদ |
10mm2 |
| নাম |
পিভি কেবল |
| পণ্য বিবরণ |
অভ্যন্তরীণ এবং বহিরঙ্গন সৌর ইনস্টলেশন, বৈদ্যুতিক ইনস্টলেশন, অন্দর এবং বহিরঙ্গন, বিস্ফোরণপ্রবণ অঞ্চল, কলকারখানা, শিল্প ও কৃষি শিল্পে ব্যাপকভাবে ব্যবহৃত হয়। |
| পণ্যের বৈশিষ্ট্য |
হ্যালোজেন ছাড়াই কম ধোঁয়া, ভাল ঠান্ডা, অতিবেগুনী, ওজোন - প্রতিরোধী এবং আবহাওয়া - প্রতিরোধী। |
| শিখা retardant, কাটা প্রতিরোধের এবং অনুপ্রবেশ প্রতিরোধের। |
| কেবল সুরক্ষা স্তর Ⅱ স্তর। |
| ইনসুলেশন উপকরণ হিসাবে 150 ℃ ফটোভোলটাইক তারের বিকিরণ সহ, হ্যালোজেন মুক্ত শিখা retardant হ্যালোজেন মুক্ত, অ-বিষাক্ত পরিবর্তিত পলিথিন পাতলা হেইঞ্জিং রজন প্রধান কাঁচামাল হিসাবে, হ্যালোজেন মুক্ত, অ-বিষাক্ত, শিখা retardant, তাপ স্থিতিশীল, ধূমপান দূরীকরণ এজেন্ট, সংরক্ষণকারী, যেমন সারে হ্যালোজেন, ভারী ধাতু, ফসফরাস থাকে না। |
| এটি আরওএইচএসের সাথে সামঞ্জস্য করে এবং নিমজ্জনের পরে নিরোধক প্রতিরোধ ক্ষমতা ছোট। |
| বৈদ্যুতিক |
1. ডিসি প্রতিরোধের: 20 ℃ পরিবাহী তারের কোর ডিসি প্রতিরোধের এ সমাপ্ত তারের 5.09 Ω / কিমি এর চেয়ে বেশি নয় |
| 2. নিরোধক প্রতিরোধের: 20 cable এ তারের সমাপ্তি নিরোধক প্রতিরোধের 1014 than এর চেয়ে কম হওয়া উচিত নয় Ωসেমি, 90 ℃ এ সমাপ্ত তারের অন্তরণ প্রতিরোধের 1011 than এর চেয়ে কম নয় Ωসেমি |
| 3. শীট পৃষ্ঠের প্রতিরোধের: সমাপ্ত তারের শীট পৃষ্ঠের প্রতিরোধের 109 than এর চেয়ে কম হওয়া উচিত নয় Ω |
| কেবল কাঠামো |
কন্ডাক্টর: টিনযুক্ত তামার তারের 2.5, 4, 6, 10, 16 মিমি ^ 2 পিভি 1 - এফ |
| 25, 16 এবং 10, 6, 4, 2 মিমি ^ 2 পিভি তারের |
| নিরোধক:> কম ধোঁয়া এবং হ্যালোজেন উপাদান দিয়ে 0.5 মিমি পুরু এবং গ্রাহকের নির্দিষ্ট সীমাটি পূরণ করে। |
| শীট: কম ধোঁয়া এবং হ্যালোজেন মুক্ত উপাদানের বেধ> 0.5 মিমি। |
| বিশদ পরামিতি |
পরিবেষ্টনের তাপমাত্রা: - 40 ℃ ~ + 90 ℃ |
| কন্ডাক্টরের সর্বোচ্চ তাপমাত্রা: 120 ℃ (শর্ট সার্কিটের তাপমাত্রায় 200 200 এ অনুমতি দিন) |
| সীমিত ভোল্টেজ: AC0.6 / 1kv dc1.8kv। |
(আমরা 2.5 মিমি 2, 4 মিমি 2, 6 মিমি 2 এবং 16 মিমি 2 এর পাশাপাশি একটি দ্বৈত কোরও উত্পাদন করি,
প্রয়োজন হলে সরাসরি আমার সাথে পরামর্শ করুন)

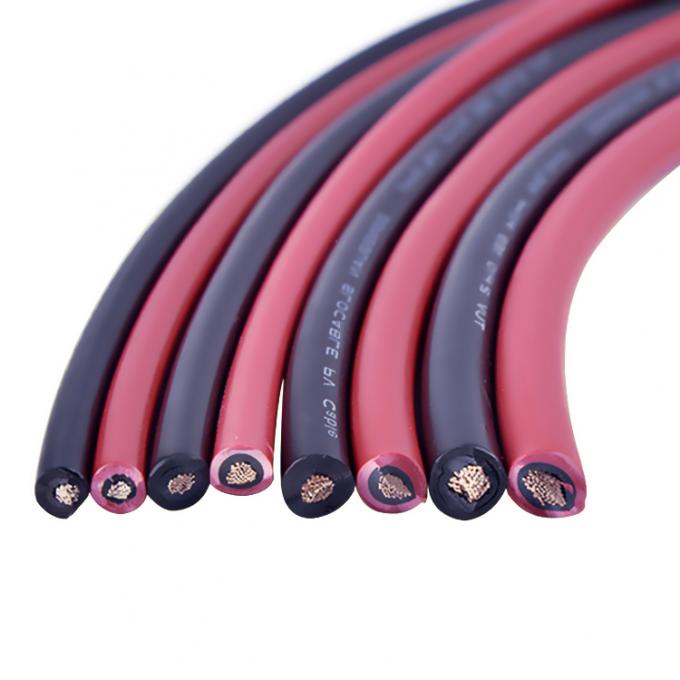

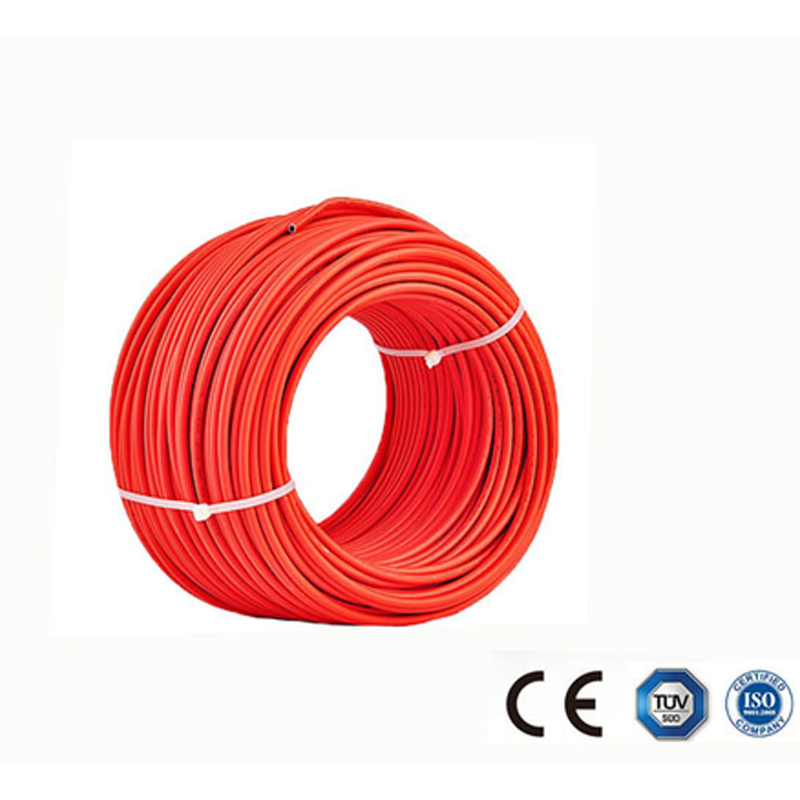

10 মিমি 2 সোলার কেবলের ছবি
