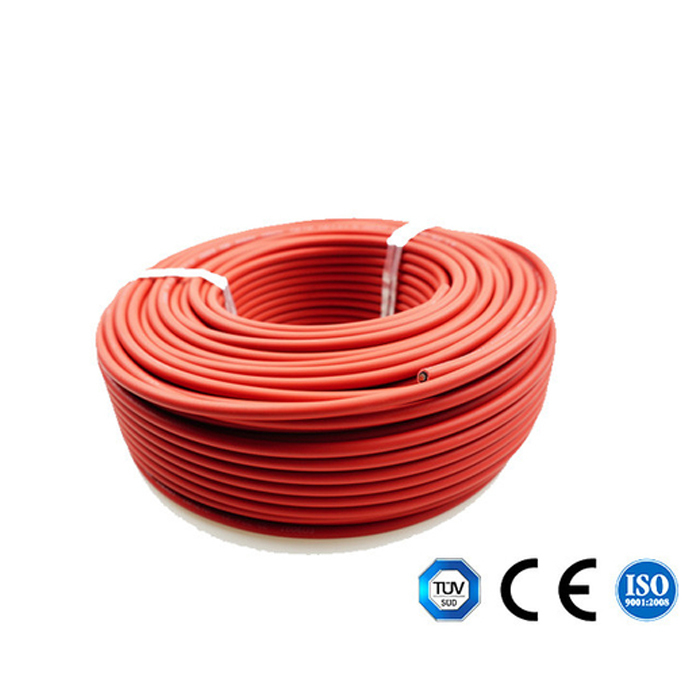

ওজোন প্রতিরোধী 4 মিমি সৌর কেবল কম স্থান প্রয়োজন তাপের বিরুদ্ধে উচ্চ প্রতিরোধের
TUV EN50618 একক কোর 4mm বৈদ্যুতিক সৌর পিভি কেবল XLPE ইনসুলেটেড UV প্রতিরোধ
সাধারণ বৈশিষ্ট্য:
কেবলটি ইলেক্ট্রন-বীম ক্রস-লিঙ্কযুক্ত ইনসুলেশন এবং আবরণ দিয়ে তৈরি; তাপ, ঠান্ডা, তেল, ঘর্ষণ, ওজোন এর বিরুদ্ধে উচ্চ প্রতিরোধ ক্ষমতা,
UV এবং আবহাওয়া; আগুনের ক্ষেত্রে উন্নত প্রতিক্রিয়া সহ। কম ধোঁয়া, হ্যালোজেন মুক্ত, শিখা মুক্ত,
শিখা প্রতিরোধক; নমনীয়, স্ট্রিপ করা সহজ, খুব কম স্থান প্রয়োজন, অত্যন্ত, অত্যন্ত
যান্ত্রিকভাবে শক্তিশালী, খুব দীর্ঘ জীবনকাল।
গঠন
1. রেটিং: ভোল্টেজ: 600/1000V তাপমাত্রা: -40°C-- 90°C
2. বর্ণনা:
(1) পরিবাহী: টিনযুক্ত অ্যানিলড কপার
(2) ইনসুলেশন: 90°C XLPE, কালো
(3) জ্যাকেট: 90°C XLPE, কালো বা লাল
3. চিহ্নিতকরণ:
TÜV SÜD EN 50618:2014 H1Z2Z2-K 1x4,0mm2 DC 1.5 KV NINGBO NEW ENERGY CO.,LTD
| নাম: একক-কোর সোলার কেবল |
পরিবাহী: টিনযুক্ত তামার তার |
| নির্বাহী মান: EN 50618 |
ইনসুলেশন: কম ধোঁয়া হ্যালোজেন-মুক্ত বিকিরণ ক্রস-লিঙ্কযুক্ত পলিওলেফিন |
| মডেল: H1Z2Z2-K |
জ্যাকেট: কম ধোঁয়া হ্যালোজেন-মুক্ত বিকিরণ ক্রস-লিঙ্কযুক্ত পলিওলেফিন |
| কেবল স্পেসিফিকেশন: 2.5/4/6/10/16/25/35mm² |
রেটেড ভোল্টেজ: 1500V |
| আশেপাশের তাপমাত্রা: -40~90ºC |
পরীক্ষার ভোল্টেজ: 6.5KV |
| কেবল তাপমাত্রা: -40~120ºC |
আবহাওয়া প্রতিরোধ ক্ষমতা: UV ব্লকিং |
| শর্ট সার্কিট তাপমাত্রা: 250ºC |
পরিষেবা জীবন:>25 বছর |
| নমন ব্যাসার্ধ:>4×Ø(Ø6×Ø(Ø≥8mm) |
রঙ: কালো, লাল |
অ্যাপ্লিকেশন
একক পরিবাহী, সানলাইট-প্রতিরোধী, ফটোভোলটাইক তার 90°C ভেজা বা 105°C শুকনো 2000V-এর জন্য রেট করা হয়েছে গ্রাউন্ডেড এবং আনগ্রাউন্ডেড ফটোভোলটাইক পাওয়ার সিস্টেমের আন্তঃসংযোগ তারের জন্য যেমন ন্যাশনাল ইলেকট্রিক্যাল কোড (NEC), NFPA 70-এর ধারা 690.31(A) এবং অন্যান্য প্রযোজ্য অংশে বর্ণিত হয়েছে
বিকল্প:
অনুরোধের ভিত্তিতে রঙিন ফেজ আইডি স্ট্রাইপ পাওয়া যায়
অনুরোধের ভিত্তিতে মাল্টি-প্লেক্সিং উপলব্ধ
বৈশিষ্ট্য:
90°C ভেজা এবং শুকনো রেট করা হয়েছে
উচ্চ তাপমাত্রায় বিকৃতি-প্রতিরোধী
চমৎকার আর্দ্রতা প্রতিরোধ ক্ষমতা,
বিস্তৃত তাপমাত্রা পরিসরে স্থিতিশীল বৈদ্যুতিক বৈশিষ্ট্য
ক্রাশ এবং কম্প্রেশন কাটের চমৎকার প্রতিরোধ ক্ষমতা
বেশিরভাগ তেল এবং রাসায়নিকের প্রতিরোধী
UV/সূর্যালোক-প্রতিরোধী
-40°C-এ কোল্ড বেন্ড টেস্ট পূরণ করে
| পণ্যের নাম |
TUV স্ট্যান্ডার্ড সোলার কেবল |
| মডেল নং. |
H1Z2Z2-K 1x 4mm2 |
| ভোল্টেজ |
উচ্চ ভোল্টেজ কেবল |
| ইনসুলেশন উপাদান |
XLPE |
| উপাদান আকৃতি |
গোলাকার তার |
| সার্টিফিকেশন |
ROSH, CE, TUV |
| স্ট্যান্ডার্ড |
TUV EN50618 |
| কোর |
1 কোর |
| পরিবহন প্যাকেজ |
আয়রন-উডেন ড্রাম, আয়রন ড্রাম |
| অ্যাপ্লিকেশন |
নির্মাণ, ভূগর্ভস্থ, শিল্প, পাওয়ার স্টেশন |
| শিথ উপাদান |
XLPE |
| তারের মূল উপাদান |
টিনযুক্ত কপার |
| ক্রস সেকশন |
4mm2 |
| নাম |
PV কেবল |
| পণ্য বিবরণ |
ইনডোর এবং আউটডোর সৌর ইনস্টলেশন, বৈদ্যুতিক ইনস্টলেশন, ইনডোর এবং আউটডোর, বিস্ফোরণ-প্রবণ এলাকা, কারখানা, শিল্প ও কৃষি শিল্পে ব্যাপকভাবে ব্যবহৃত হয়। |
| পণ্যের বৈশিষ্ট্য |
হ্যালোজেন ছাড়া কম ধোঁয়া, ভালো ঠান্ডা, অতিবেগুনি, ওজোন - প্রতিরোধী এবং আবহাওয়া - প্রতিরোধী। |
| শিখা প্রতিরোধক, কাটিং প্রতিরোধ এবং অনুপ্রবেশ প্রতিরোধ। |
| কেবল সুরক্ষা স্তর Ⅱ স্তর। |
| 150 ℃ ফটোভোলটাইক কেবল বিকিরণ সহ ইনসুলেশন উপাদান হিসাবে, হ্যালোজেন মুক্ত শিখা প্রতিরোধক হল হ্যালোজেন-মুক্ত, নন-টক্সিক পরিবর্তিত পলিথিন থিন হিংজিং রজন প্রধান কাঁচামাল হিসাবে, হ্যালোজেন-মুক্ত, নন-টক্সিক, শিখা প্রতিরোধক, তাপ স্টেবিলাইজার, ধোঁয়া এজেন্ট, সংরক্ষণকারী, যেমন সার, হ্যালোজেন, ভারী ধাতু, ফসফরাস ধারণ করে না। |
| এটি ROHS মেনে চলে এবং নিমজ্জনের পরে ইনসুলেশন প্রতিরোধ ক্ষমতা ছোট। |
| বৈদ্যুতিক |
1. ডিসি প্রতিরোধ ক্ষমতা: 20 ℃ তাপ পরিবাহী তারের মূল ডিসি প্রতিরোধ ক্ষমতা 5.09 Ω/km এর বেশি নয় |
| 2. ইনসুলেশন প্রতিরোধ ক্ষমতা: 20 ℃-এ তারের সমাপ্ত ইনসুলেশন প্রতিরোধ ক্ষমতা 1014 Ω. Cm এর কম হওয়া উচিত নয়, 90 ℃-এ তারের সমাপ্ত ইনসুলেশন প্রতিরোধ ক্ষমতা 1011 Ω. Cm এর কম নয় |
| 3. শীথ সারফেস রেজিস্ট্যান্স: তারের শীথ সারফেসের প্রতিরোধ ক্ষমতা 109 Ω এর কম হওয়া উচিত নয়। |
| কেবল গঠন |
পরিবাহী: টিনযুক্ত তামার তার 2.5, 4, 6, 10, 16 মিমি ^ 2 PV1 - F |
| 25, 16 এবং 10, 6, 4, 2 মিমি ^ 2 PV তার |
| ইনসুলেশন: > 0.5 মিমি পুরুত্ব সহ কম ধোঁয়া এবং হ্যালোজেন উপাদান, এবং গ্রাহকের নির্দিষ্ট সীমা পূরণ করুন। |
| শিথ: কম ধোঁয়া এবং হ্যালোজেন মুক্ত উপাদানের পুরুত্ব > 0.5 মিমি। |
| বিস্তারিত পরামিতি |
আশেপাশের তাপমাত্রা: - 40 ℃ ~ + 90 ℃ |
| পরিবাহীর সর্বোচ্চ তাপমাত্রা: 120 ℃ (শর্ট সার্কিট তাপমাত্রা 200 ℃-এ 5 সেকেন্ড অনুমতি দিন) |
| সীমিত ভোল্টেজ: AC0.6/1kv dc1.8kv। |
(আমরা 2.5mm2, 6mm2, 10mm2 এবং 16mm2 এর একক কোরও তৈরি করি, সেইসাথে ডুয়াল কোরও তৈরি করি,
প্রয়োজনে সরাসরি আমার সাথে পরামর্শ করুন)
