বিশেষভাবে তুলে ধরা:
4 মিমি সৌর প্যানেল এক্সটেনশন কেবল
, এক্সএলপিই সোলার প্যানেল এক্সটেনশন কেবল able
পাওয়ার স্টেশন ডিসি এক্সএলপিই 4 মিমি সোলার প্যানেল এক্সটেনশন কেবল
সংযোগকারী টিইউভি সিই সহ 4 মিমি সৌর প্যানেল এক্সটেনশন প্রসারিত কেবল তারের কর্ড
বিবরণ
1. বহিরঙ্গন ব্যবহারের জন্য এবং এটি আর্দ্রতা, ইউভি এবং জারা প্রতিরোধী।
2. শেষে পুরুষ এবং মহিলা হার্ড প্লাস্টিক সংযোগকারী।
3. কালো + লাল সোলার প্যানেল এক্সটেনশন কেবল তারের।
4. বিল্ট-ইন কেবলগুলি প্রসারিত এবং লকগুলি।
5. ভোল্টেজ: ডিসি 1000 ভি এবং এসি 1800 ভি।
Application. অ্যাপ্লিকেশন: সৌর শক্তি বোর্ড, সৌর শক্তি বিদ্যুৎ কেন্দ্রের জন্য ব্যবহৃত।
7. ক্রস বিভাগের ব্যাপ্তি: 2.5 মিমি 2 ~ 10 মিমি 2।
নির্মাণ
1. রেটিং: ভোল্টেজ: 600 / 1000V তাপমাত্রা: -40 ° C-- 90 ° C
২. বর্ণনা:
(1) কন্ডাক্টর: টিনযুক্ত annaled তামা
(2) নিরোধক: 90 ° সি এক্সএলপিই, কালো
(3) জ্যাকেট: 90 ডিগ্রি সেন্টিগ্রেড, কালো বা লাল
3. চিহ্নিতকরণ: TüV 2 পিএফজি 1169 পিভি 1-এফ 1 × 4 মিমি 2
| আদর্শ |
প্রস্থচ্ছেদ |
স্ট্র্যান্ড ডিজাইন |
কন্ডাক্টর ব্যাস |
কন্ডাক্টর প্রতিরোধ |
বাহিরের ব্যাসার্ধ |
রেটেড ভোল্টেজ |
রেটেড কারেন্ট |
| H1Z2Z2-K 1x4 মিমি 2 |
4mm2 |
56x .0.3 মিমি |
2.6mm |
5.09 Ω / কিমি |
5.9mm |
1500VDC |
55A |
অ্যাপ্লিকেশন
একক কন্ডাক্টর, সূর্যের আলো-প্রতিরোধী, ফটোভোলটাইক তারকে 90 ° C ভিজা বা 105 ° C শুকনো 2000V রেট দেওয়া হয়েছে যার ভিত্তিতে গ্রাউন্ডেড এবং অবরুদ্ধ ফটোভোলটাইক পাওয়ার সিস্টেমগুলির আন্তঃসংযোগ তারের জন্য বিভাগ 690.31 (এ) এবং জাতীয় বৈদ্যুতিক কোডের (এনইসি) অন্যান্য প্রয়োগযোগ্য অংশে বর্ণিত হয়েছে , এনএফপিএ 70
বিকল্প:
অনুরোধে রঙিন ফেজ আইডি স্ট্রিপগুলি উপলভ্য
অনুরোধে মাল্টি প্লেক্সিং উপলব্ধ
বৈশিষ্ট্য:
90 ডিগ্রি সেন্টিগ্রেড ভিজা এবং শুকনো রেট দেওয়া হয়েছে
উচ্চ তাপমাত্রায় বিকৃতি-প্রতিরোধী
চমৎকার আর্দ্রতা প্রতিরোধের,
বিস্তৃত তাপমাত্রার ব্যাপ্তির উপরে স্থিতিশীল বৈদ্যুতিক বৈশিষ্ট্য
ক্রাশ এবং সংক্ষেপণ কাটা জন্য দুর্দান্ত প্রতিরোধের
বেশিরভাগ তেল এবং রাসায়নিকের সাথে প্রতিরোধী
এই UV / সূর্যালোক-প্রতিরোধী
-40 ডিগ্রি সেলসিয়াস তাপমাত্রায় কোল্ড বেন্ড টেস্টের সাথে মিলিত হয়
| পণ্যের নাম |
টিইউভি স্ট্যান্ডার্ড সৌর কেবল |
| মডেল নাম্বার. |
H1Z2Z2-K 1x 4 মিমি 2 |
| ভোল্টেজ, বৈদ্যুতিক একক বিশেষ |
উচ্চ ভোল্টেজ কেবল |
| নিরোধক উপাদান |
XLPE |
| উপাদান আকার |
রাউন্ড ওয়্যার |
| সাক্ষ্যদান |
রশ, সিই, টিইউভি |
| স্ট্যান্ডার্ড |
টিইউভি EN50618 |
| কোর |
1 কোর |
| পরিবহন প্যাকেজ |
আয়রন-কাঠের ড্রাম, আয়রন ড্রাম |
| আবেদন |
নির্মাণ, ভূগর্ভস্থ, শিল্প, বিদ্যুৎ কেন্দ্র |
| শীট উপাদান |
XLPE |
| তারের কোর উপাদান |
টিনযুক্ত তামা |
| প্রস্থচ্ছেদ |
4mm2 |
| হার ভোল্টেজ: |
1000V |
| রেটেড বর্তমান: |
22 এ (2.5 মিমি 2), 30 এ (4 মিমি 2,6 মিমি 2) |
| টেস্ট ভোল্টেজ: |
6KV (50Hz) |
| ডিগ্রি রক্ষা করুন: |
IP67 / IP2X |
| নিরোধক উপাদান: |
পিসি / পিএ / PPO / TPE এর |
| যোগাযোগের উপাদান: |
রৌপ্য ধাতুপট্টাবৃত তামা |
| অপারেটিং তাপমাত্রা: |
-40 ° সি ~ + + 90 ° সি |
| নিরাপদ শ্রেণি: |
2 |
| শিখা শ্রেণি: |
UL94-V0 |
| প্লাগ সংযোগকারীদের যোগাযোগের প্রতিরোধের: |
≤5mΩ |
| সন্নিবেশ বল: |
≤50N |
| প্রত্যাহার বল: |
≥50N |
| উপযুক্ত তারের: |
2.5mm2 / 4mm2 / 6mm2 (AWG14 / 12/10) |
| লকিং সিস্টেম: |
স্ন্যাপ ইন |
| পণ্য নম্বর. |
ডিসি ডিসি |
| রেটেড ভোল্টেজ |
টিইউভি 1000 ভি ডিসি |
| রেট কারেন্ট |
30A |
| উপযুক্ত তারের ক্রস বিভাগ |
2.5 মিমি 2 ~ 10.0 মিমি 2 / 14AWG G 8AWG |
| টার্মিনাল আকার |
Φ4.0mm |
| টেস্ট ভোল্টেজ |
ডিসি 8 কেভি 1 এম |
| দূষণ ডিগ্রি |
2 |
| সুরক্ষা বর্গ |
দ্বিতীয় শ্রেণি |
| টার্মিনাল উপাদান |
টিনযুক্ত তামা |
| যোগাযোগ প্রতিরোধের |
Ω 5mΩ |
| নিরোধক উপকরণ |
পিপিসি |
| আইপি রেটিং |
আইপি 67 (আইইসি 60529) |
| টান আউট বাহিনী |
N 50N |
| সন্নিবেশ বাহিনী |
N 50N |
| টেস্ট তাপমাত্রা |
-40ºC ~ + 85ºC |
| শিখা ক্লাস |
UL94V - 0
|
(আমরা 2.5 মিমি 2, 6 মিমি 2, 10 মিমি 2 এবং 16 মিমি 2 এর একক কোর পাশাপাশি ডুয়েল কোরও উত্পাদন করি,
প্রয়োজন হলে সরাসরি আমার সাথে পরামর্শ করুন)

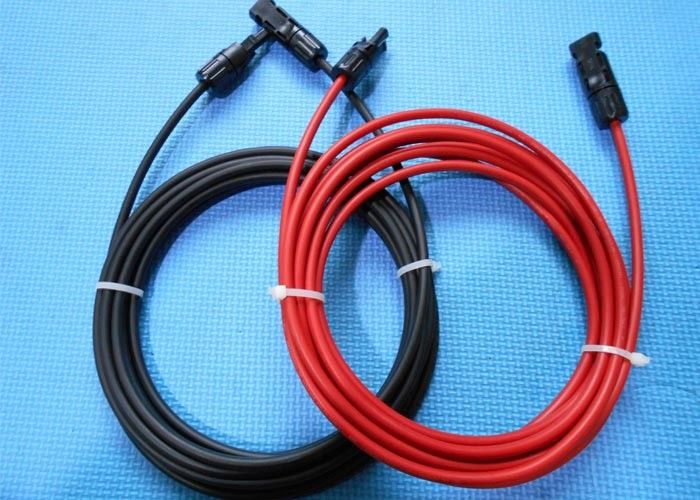

সংযোগকারী সহ 4 মিমি 2 ডিসি সোলার কেবলের ছবি
